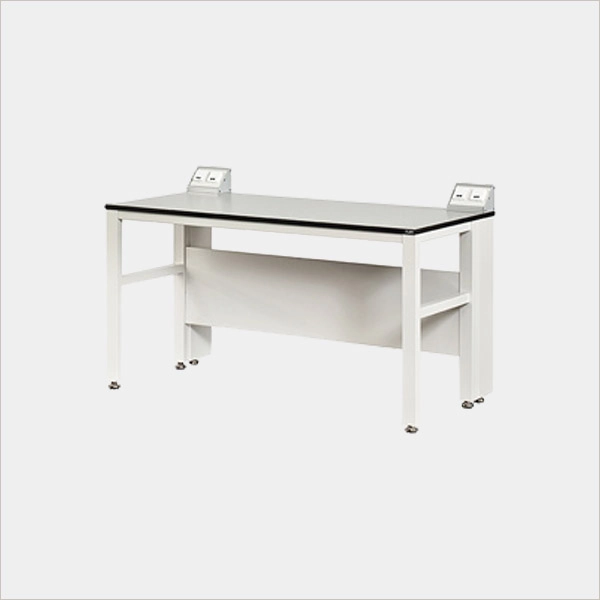

벽면 실험대 콘센트형 (철재 프레임 타입) (300127)
모델명 : TLS-B1275 / TLS-B1575 / TLS-B1875
규 격 : 1200*750*910 / 1500*750*910 / 1800*750*910 /
용 도 : 시약대가 없는 형태로 건조기 등 대형 실험기기를 올려놓고 사용하실때 적합
다양한 실험기기나 서적등 기타 용품들을 수납할 수 있는 상부장이 설치되어 있어 편리하고 쾌적한 실험 공간을 제공합니다.
EGI 스틸프레임
표면을 본체 도장 처리하여 외관이 미려하고
내구성이 뛰어남
Concent Panel(B Type)
● 실험대 좌우에 설치하여 실험대 상판부의
공간활용 극대화 ● 220V/110V 선택이 가능
● 기본2구[콘센트의 부착개수 연장 가능]
Anti Vibration 조절좌
● 미세 레벨조정 가능
● Connector 적용으로 굴곡이 심한 바닥면에
평탄도를 맞추기에 용이(50mm조절)
상부수납장
실험기기나 서적, 기타 용품 보관이 편리함
● Box:PB15~18T ● Door:미닫이형 강화유리
페놀 라미네이트 상판(표준 20t)
내화학성과 내구성이 뛰어난 상판 부착
● 에폭시 25T~30T ● HPM 20T
Shelf
● 내충격, 내압강도, 내열성이 우수한 8.0T 강화유리 채택
● 선반 Guide는 AL Profile적용
● 선반은 60mm 간격으로 3단 높이 조절이 가능
Utility Box
● 220V(110V) 콘셉트 4개 부착[기본구성]
● OPTION : GAS설비, LAN, 전화포트 등
Shelf / Point Color
● Guide 전면에 외관이 미려하고 고급스러운
Point Color적용
- Phenilic Laminate 20t (통판, Black or Gray Color)
- 화학, 생물학, 물리학, 병리학, 병원검사 및 치료 등 전반적인 연구실에 주로 쓰임
2. Main body / 몸체
1) 가로 Bar
- Steel Plate 1.6t (EGI : 전기아연도금 강판)
- 도장 : 분체도장
- Ivory Color 분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지함.
- 세로 Frame과 연결되어 상판을 지탱하여 작업면으로 부터 전달되는 하중을 지지 하여 상판의 Bending 현상을 방지함.
2) 세로 Frame
- 60x40x1.4t Steel Rectangle Pipe + Steel Plate 2.3t
- 도장 : 분체도장
- Ivory Color 분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지함.
- 세로 Frame은 수직하중을 지지할 수 있도록 함.(최대하중 400Kg)
- Frame 하부에는 Connector를 삽입하고 Level Foot를 부착하여 실험대 수평의 조 절이 가능함.
3) Skirt Plate
- Steel Plate 1.2t (EGI : 전기아연도금 강판)
- 도장 : 분체도장
- Ivory Color 분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지함.
- 상부는 직각 절곡하여 Bending현상을 방지함.
- 세로 Frame에 탈부착이 가능하게 제작하여 전기, 상하수도, Gas등 각종 Utility의 설치 및 A/S가 편리하도록 함.
1) Util Post
- Steel Plate 1.6t (EGI : 전기아연도금 강판)
- 도장 : 분체도장
- Ivory Color 분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지 함.
- Util Post 는 Main Frame 에 고정되어 비틀림, 흔들림을 방지하고 전기 및 Lan, 급수 등 기타 Utility를 공간을 가지도록 함
2) Util Cover
- Steel Plate 1.2t (EGI : 전기아연도금 강판)
- 도장 : 분체도장
- Ivory Color 분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지 함.
- Util Cover는 Util Post 측면에 탈부탁되며 Utility점검 및 유지보수 등의 안전 작업이 가 능함.
- Aluminum Profile 165 x 110 x 110
- Steel Plate 4.5t
- Steel Plate 1.2t (EGI : 전기아연도금 강판)
- 도장 : 분체도장
- Ivory Color 및 Dark Gray Color분체 도장하여 미관이 수려하고 표면강도를 향상시켜 흠집 및 부식을 방지함.
- 삼각형의 모양으로 Aluminum Body의 측면은 Steel Plate를 적용하고 기본은 220V 안 전커버 2구 매립 접지형 콘센트를 사용함. (선택가능 : 110V)
- 메인 배선은 하부 Util Post 내부로 배선 처리하여 전선 노출을 방지함.
- Concent Box 고정은 상판의 볼트와 너트로 조립함.
